福裕FMG-B12/16葉片榫齒磨床 高效率動柱型CNC精密成型磨床 專為復雜磨削設計

時間:2021/11/9 11:06:28     企業:歐洲機床與智能制造網

 效能、精準、可靠、實惠

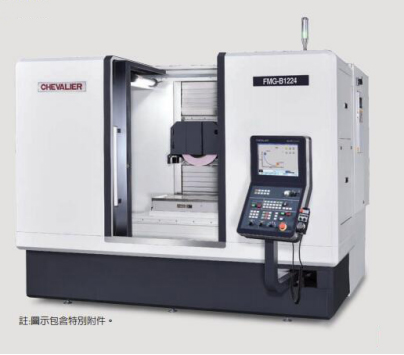

此機臺為福裕評估市場趨勢和需求而開發出的高效率動柱型CNC精密成型磨床,可廣泛應用于汽機車業、刀具業、模具業、氣液壓零組件業、電子業、半導體業、醫療、航太業、機械及其零配件及一般加工業等。
動柱式高剛性結構,可精密控制軸向運動至0.001mm,適合工廠自動化之需求,本系列機種能提供人機對話介面、選配對應之特別附件、夾治具及自動化配置規則,并搭配您的需求,達到更有效率的研磨解決方案。
福裕高智能CNC成型磨床配置獨有新世代SMART iControl數控系統,控制系統操作簡單,使用者不必再撰寫程式,并與Tasklink結合進而大幅提升生產效率,可滿足絕大部分研磨工作需求,為建構智慧工廠所需的設備。


主要功能與特點
最佳化結構設計
經福裕研發團隊精密分析,主體結構上采取動柱式,全支撐力流設計,有效提升加工剛性與機臺穩定性,提供高研磨效能與穩定的加工精度。


控制器功能與特色

新世代SMART iControl 控制系統
獨家新世代SMART iControl 控制器擁有許多的特點與功能,搭載強大運算能力,增強HMI人機介面功能,讓使用者不必再撰寫程式、記憶擾人的變數,即可完成龐大又復雜的加工程式并進行復雜的研磨,且通過網絡連接進行的數據分析,使管理人員能夠改善生產流程并提升效能。
SMART iControl 人機對話功能取代復雜的程式設計代碼
SMART iControl 支援M3串列通訊伺服系統,通訊頻寬大幅提升到100Mbps,解析度最高可支援到24位元,提升原的讀取速度,有效提高加工的平滑性。
具備每秒處理2000單節的高速運算能力,并具備多項高速高精功能,如:高精度平滑性、高精度軌跡輪廓控制、加工路徑平滑、多組加工條件、快速參數設定等可有效提升加工精度與平面度。
配合多軸加工需求,最多可控制八個CNC軸?伤妮S或五軸四連動,進行復雜的成型加工。迎合未來自動化需求,可透過SRI介面通訊IO模組,增加額外的IO點(選配),串聊廠內其他自動化設備。
人機控制介面,方便使用者加工操作,即使新手也能駕輕就熟。
SMART iControl搭載10.4”LCD角色熒幕,人機介面(HMI)的功能以3D圖形顯示,讓使用者可簡易輕松輸入加工條件。
咨詢電話:135 2207 9385


控制器功能與特點

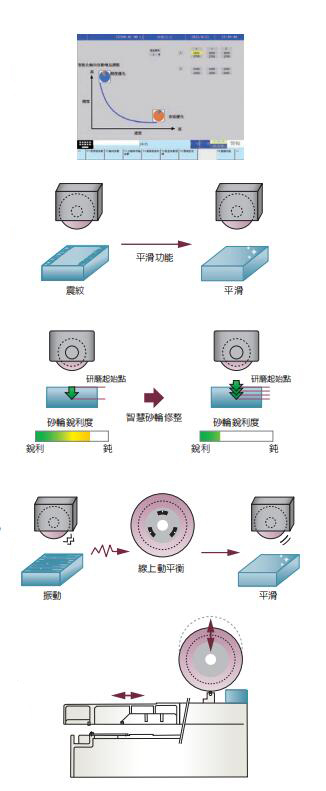

智慧研磨輔助系統
具有自動參數選擇功能,可自動對應在輪廓修整時發揮高精度特性、平面研磨時發揮換向平滑的特點,讓研磨品質更穩定。


工作臺平沒功能
可讓工作臺左右運動更快速并穩定,且減少表面工件換震痕,提高工件品質。
智慧砂輪修整
本智能化功能可自動判斷砂輪修整時機,無論操作者是否有經驗,都可自動判斷修整間隔設定,提升研磨加工效率,讓研磨品質更穩定。
線上動平衡
操作者可透過本功能輔助進行砂輪線上動平衡,可減少砂輪振動并消除工件表面震紋,提升研磨表面粗糙度。
自動定位修砂及補償


具有補償功能的自動砂輪修整可在粗加工或精加工期間,進行砂輪自動修整自動補償,使機臺能滿足量產加工模式,同時降低成本及提高生產效率。

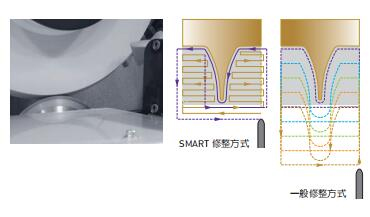

快速修整砂輪
一般的修整模式浪費很多時間在無效切削。在SMART iControl 控制器的修整模式,修整器是持續不斷地與砂輪接觸作修整,大幅減少修整時間。

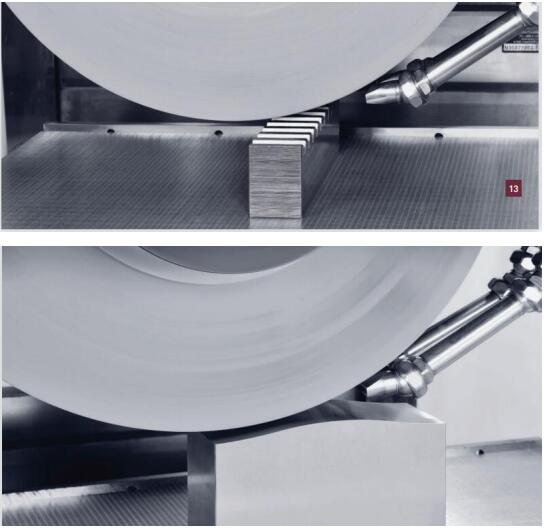

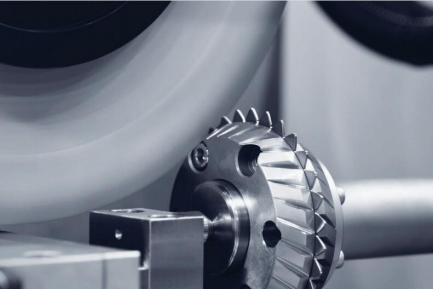

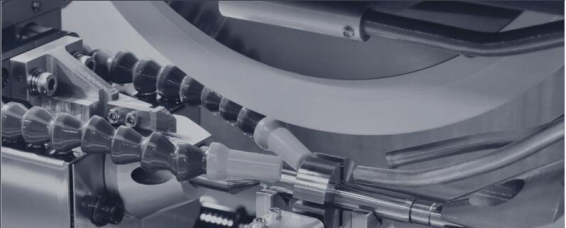

加工應用實例:

本繁適用于醫療、汽車、能源、半導體、航太業及加工產業等應用加


機床結構
主軸:主軸采用六顆超精密斜角滾珠軸承(前四后二),彈筒式設計偏擺在2㎛以內,全密封潤滑,壽命長精度高。能承受重負荷研磨及高精度運轉。
主軸馬達有導風及空壓冷卻系統設計,另設計有熱抑制隔離介面,能將溫升降至最低,有效抑制主軸熱延升量,主軸馬達最大裝載馬力為30KW(選配),特別適合高精密度及成型研磨。

高效能的主軸提供更準確的精度與磨削效率

三軸傳動使用超精密級線性滑軌和滾珠螺桿,配合伺服馬達控制系統,在任何成型研磨中可維持穩定及精確的進給。
本系列機種為高效率動柱型CNC精密成型磨床,一體式底座結構穩定采低重心,提供全機穩固支撐,所有鑄件結構皆經過有限元素分析,具有設計最佳化、結構輕量化等優點,可輕易完成高精度研磨。




動柱式磨床讓您的投資更顯價值

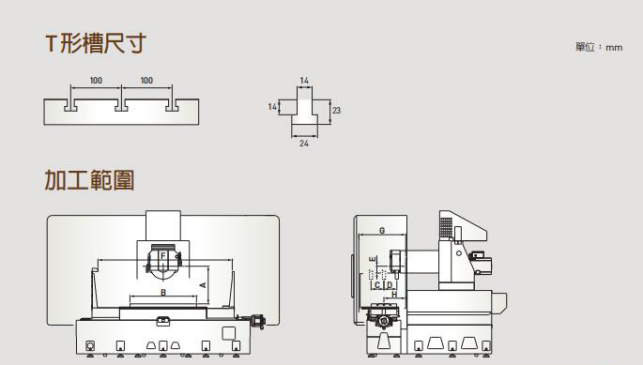

item
A
B
C
D
E
F
G
H
FMG-B1224
590
600
175
175
106.5
1650
735
295
FMG-B1640
590
1000
225
225
106.5
2100
735
342



超高剛性結構 使機臺保持機臺長時間運轉的可靠度與穩定性

容許負載

項目
FMG-B1224
FMG-B1640
A
314kg
426kg
B
106kg
247kg
C
420kg
670kg



建議本機允許加工之最大安全總負荷A=工件,B=磁性夾盤,C=A+B


輕松駕馭動柱式成型磨床,讓磨工藝更臻完美

高性價比的動柱式成型磨床
福裕FMG-B1224/FMG-B1640是您唯一的選擇

附件
標準附件
砂輪轂,夾持寬度:19-100mm
砂輪(外徑*寬度*孔徑):Φ405*50*Φ127mm
修整裝置含鉆石筆
防水罩
全密閉式防水罩
熱交換器
工具箱(包含砂輪固定螺栓組、磁性夾盤固定螺栓、調衡軸、墊塊、L型六角扳手、開口扳手)
腳墊
水平調整螺絲組
球型六角扳手九支組

特別附件
15”LCD觸控熒幕
修整器輪頭型
修整器工作臺型
平衡校正儀自動
油冷裝置
自動門裝置
噴水裝置伺服升降
線上量沒系統
主軸馬達30KW
水機紙帶電磁
磁性夾盤
分度盤
修整裝置三叉式(含鉆石筆*3)
光學尺

規格表

項目
描述
FMG-B1224

FMG-B1640
控制系統
SMART  iControl
性能數據
最大研磨長度-左右向
610mm

1010mm
最大研磨寬度-前后向
305mm

405
工作臺至主軸中心距離

590mm

工作臺至地面距離

810mm

工作臺最大負載
420kg

670kg
工作臺
工作臺尺寸
300*600mm

400*1000mm
T型槽(尺寸*間距*數量)

14mm*100mm*3

工作臺速度

0-25m/min

工作臺行程
710mm

1100mm
橫向移動[Z]
最大移動行程
350mm

450mm
進給速度

0-4000mm/min

最小輸入單位

0.001mm

輪頭垂直移動[Y]
最大移動行程

450mm

進給速度

0-3800mm/min

最小輸入單位

0.001mm

主軸
主軸轉速

600-360rpm

馬達
主軸馬達

11KW

軸向馬達[X/Y/Z]
X:AC servo3.9kw
Y:AC servo2.4kw
Z:AC servo3.9kw

X:AC servo5.9kw
Y:AC servo2.4kw
Z:AC servo3.9kw
砂輪尺寸
外徑*寬度*孔徑

Φ405*50*Φ127mm

電源與空壓需求
電源需求
33kVA

36kVA
空壓需求
壓力


6kg/cm2


流量
200NL/min
機臺尺寸
占地空間(寬*深*高)
3103*3933*2480mm

3675*4055*2480mm
機臺凈重
5800kg

6500kg
精度
定位精度

0.005mm

重復精度

0.003mm

精度檢驗標準

ISO 1986-1
