臺灣富格蘭帶B軸的車銑復合走刀式車床超級CSL

時間:2021/11/8 9:52:35     企業:歐洲機床與智能制造網

 機械特點:
富格蘭SUPER CSL是一部多功能之車銑復合車削中心機,除了配合各種刀座,以滿足全方位的加工需求更具有正、背主軸設計,讓任何復雜的工件都可以一次加工完成。
 雙Y軸設計。
 B軸可作360旋轉,適合任何角度之鉆孔、攻牙、銑削。
 B軸旋轉采用伺服馬達驅動,定位精度可達0.001。
 主軸及背主軸轉速3,000rpm。
 主軸及背主軸通孔徑65 mm。
 主軸及背主軸都具有C軸功能,以執行輪廓加工。
 所有移動軸皆采用耐重負荷滾柱型線性滑軌。
 主軸頭為固定結構。
 機器底座采用高級鑄鐵制成,經回火及應力消除處理,保證結構長期不變形。
聯系電話:135 2207 9385

標準配件:
  正主軸
  背主軸
  主/ 背軸CS軸定位
  工作燈
  冷卻系統
  工件切斷檢測
  工件收集器
  主軸冷卻機

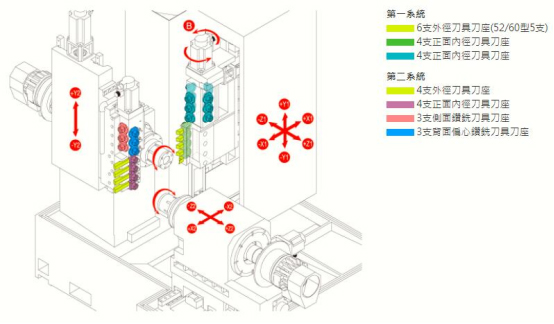

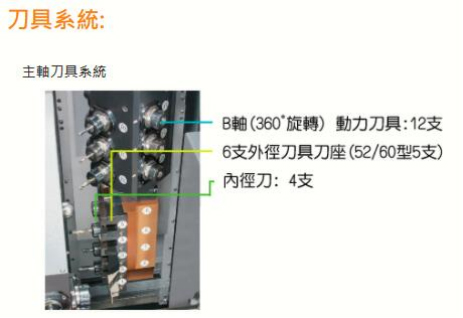

系統 1
  6支外徑刀具刀座(52/60型5支)
  4支內俓刀具刀座
  12支360°旋轉動力刀具刀座

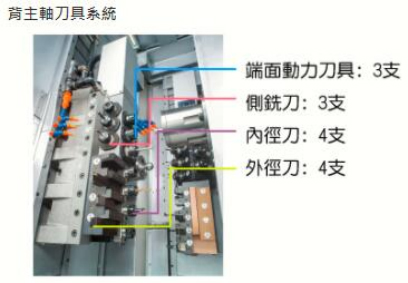

系統 2
  4支外徑刀具刀座(系統2)
  4支內俓刀具刀座 (系統2)
  3支側銑刀具刀座(系統2)
  3支端面動力刀具刀座(系統2)
特別配件:
  鐵屑機 + 鐵屑桶
  冠通送料機 DH65L (1.5米)
  油溫冷卻機

項目
SUPER CSL 42
SUPER CSL 42

第一系統
第二系統
加工范圍
最大加工外徑
Ø42mm
Ø42mm
最大加工長度
part diameter x 3

最大鉆孔直徑
Ø30mm
Ø30mm
工具系統
外徑刀具數
6
4
外徑刀具尺寸
□20x20x80
□20x20x80
內徑刀具數
4
4
內徑刀具尺寸
Ø25mm
Ø25mm
側銑刀具數

3
側銑刀具尺寸

16mm (ER25)
側銑刀具轉速

200~6000rpm
端面動力刀具數

3
端面動力刀具尺寸

16mm (ER25)
端面動力刀具轉速

200~6000rpm
360°旋轉動力刀具數
12

360°旋轉動力刀具尺寸
16mm (ER25)

360°旋轉動力刀具轉速
200~6000rpm

主軸
主軸內徑
Ø46mm

主軸轉速
100~6000rpm

背主軸
背主軸內徑

Ø46mm
背主軸轉速

100~6000rpm
背面加工最大鉆孔徑

Ø30mm
X1, Y1, Z1 軸
20m/min

X2, Y2, Z2 軸

20m/min
馬達
主軸馬達
7.5/11 kw

背軸馬達

7.5/11 kw
Y1, Y2 軸馬達
2.2 kw
2.2 kw
X1, X2, Z1, Z2 軸馬達
1.5 kw
1.5 kw
B 軸馬達

1 kw
動力刀具馬達
4 kw x 2

切削馬達
1 HP
1 HP
潤滑油馬達
25w
25w
機械尺寸
主軸中心高
1125 mm
重量
7300 kgs
機械尺寸
2900x2330x2270 mm
機械尺寸(有排屑機)
3850x2330x2270 mm
氣壓
空氣壓力
5kg/cm
空氣量
10L/min
