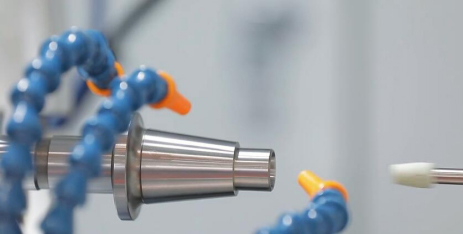

培林內徑/內溝專用內圓磨床為應用于培林的內徑與內溝研磨,研磨工件入料、出料與工件主軸頭同動,可縮短調整時間,也可選配震動筒或整料裝置,以達成自動化。
目前標配搭載大光長榮自有開發對話式畫面(采用三菱PLC),操作簡單方便易于上手,也可依客戶使用需求選配其他CNC控制器。
特色

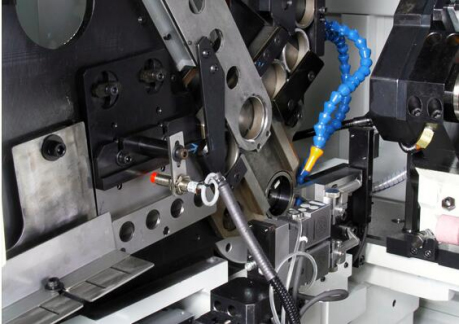

標配電磁式無心托盤支持,可快速上下料,縮短工時。
標配搭載高精度滾輪修整機構,可確保整精度。
可選配CBN砂輪,提升研磨效率。
依據工件精度需求,可選配加裝光學尺或內徑量測系統。
聯系電話:135 2207 9385



OIG-200S
|
|
能力
|
|
最大可夾持工件直徑
|
Ø80 mm
|
研磨工件內徑
|
Ø6 ~ Ø70 mm
|
最大研磨工件長度
|
50 mm
|
內藏式砂輪主軸
|
|
砂輪回轉速
|
最大 Ø30000 r.p.m.
|
砂輪直徑
|
Ø20~45 mm
|
研磨工件內徑
|
Ø22~70 mm
|
砂輪最大線速度
|
2000 M/min
|
主軸本體外徑
|
Ø120 mm
|
內藏式砂輪主軸 (選配)
|
|
砂輪回轉速
|
80000 r.p.m. (高周波主軸)
|
砂輪直徑
|
Ø5~15 mm
|
研磨工件內徑
|
Ø6~22 mm
|
砂輪最大線速度
|
2000 M/min
|
主軸本體外徑
|
100 mm
|
X 軸砂輪輪座
|
|
最大行程
|
130 mm
|
快速移動
|
12 M/min
|
最小設定值
|
0.001 (選配 0.0001) mm
|
Z 軸砂輪輪座
|
|
最大行程
|
270 mm
|
快速移動
|
12 M/min
|
最小設定值
|
0.001 (選配 0.0001) mm
|
電磁工作主軸頭
|
|
主軸轉速
|
100~1000 r.p.m.
|
旋轉角度
|
+1° ~ -15°
|
控制器
|
三菱系統 Q-type
|
馬達
|
|
3萬轉砂輪主軸 (內藏式)
|
3.0 kW
|
8萬轉砂輪主軸 (內藏式) (選配)
|
2.67 kW
|
X 軸砂輪軸座 (伺服馬達)
|
0.75 kW (1.0 HP) Tc: 2.4 Nm
|
Z 軸砂輪軸座 (伺服馬達)
|
1.5 kW (2.0 HP) Tc: 7.2 Nm
|
工作主軸頭 (伺服馬達)
|
1.5 kW (2.0 HP) Tc: 7.2 Nm
|
油壓幫浦
|
1.5 kW 4 P (2.0 HP) (流量 30 L/最小)
|
潤滑系統
|
0.024 kW
|
容量
|
|
冷卻冰箱
|
120 L
|
油壓油箱
|
60 L
|
潤滑系統
|
0.7 L
|
內藏式主軸冷卻油箱
|
15 L
|
電源供應
|
20 KVA
|
機械尺寸
|
|
長 x 寬 x 高
|
1980 x 2000 x 1770 mm
|
機臺重量
|
|
凈重
|
4500 kg (預估)
|
